NichesParameters

Osová vzdálenost výklenků, délka výklenků a definice jejich bočních stěn. Vstup je zadán formou listu textových řetězců, ve kterém jsou jednotlivé hodnoty každého textového řetězce děleny pomocí charakteru ";" a případně "-". První hodnota je poloha výklenku následuje délka výklenku, šířka stěna na začátku výklenku, šířka stěny na konci výklenku. Následující hodnoty je možné zadat v případě potřeby změny úhlu počáteční a koncové stěny. Tyto hodnoty jsou od zbytku odděleny charakterem "-" a mezi sebou charakterem ";". Jedná se úhel počáteční stěny rubu ostění, úhel počáteční stěny líce ostění, úhel koncové stěny rubu ostění, úhel koncové stěny líce ostění. V případě, že hodnoty úhlů koncových stěn jsou vynechány je uvažováno kolmé zakončení výklenku. V případě, že výklenek s danými parametry nemůže být zkonstruován je vynechán. Možnosti zadání jsou následující (zadání rozměrů výklenku a koncových úhlu stěn lze kombinovat):

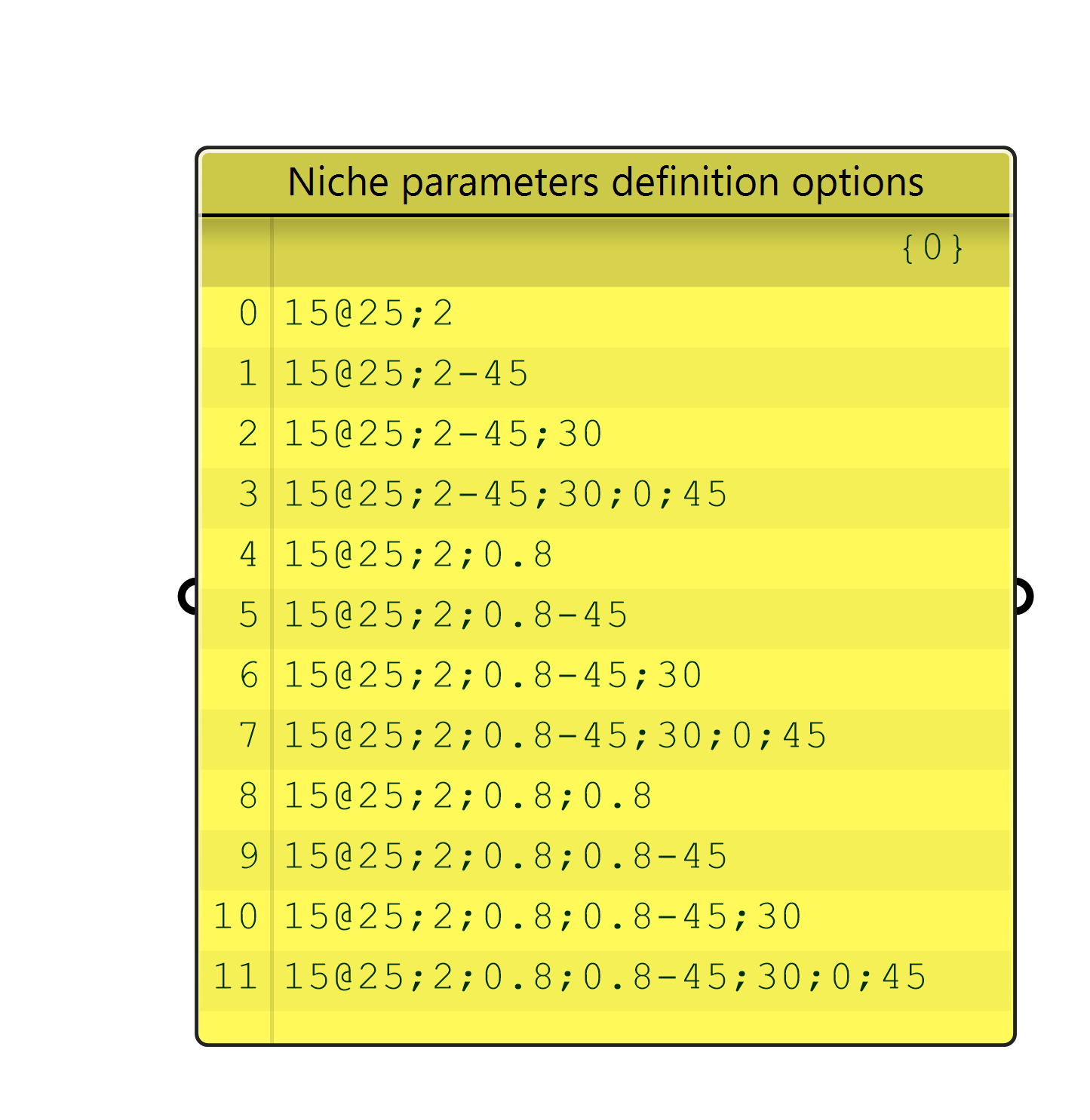

• "x@D;L;T1;T2-AS1;AS2;AE1;AE1", kde x je počet výklenků v osové vzdálenosti D. L délka výklenku a T1 a T2 definují tloušťku stěn výklenku. Koncové stěny jsou na rubu ukloněny od kolmice na osu tunelu o úhly AS1 a AE1 a na vnitřním povrchu o AS2 a AE2 na vnějším povrchu.
• "x@D;L;T1;T2-AS;AE", kde x je počet výklenků v osové vzdálenosti D. L délka výklenku a T1 a T2 definují tloušťku stěn výklenku. Koncové stěny jsou na rubu ukloněny od kolmice na osu tunelu o úhly AS a AE na vnitřním a vnějším povrchu.
• "x@D;L;T1;T2-A", kde x je počet výklenků v osové vzdálenosti D. L délka výklenku a T1 a T2 definují tloušťku stěn výklenku. Koncové stěny jsou na rubu ukloněny od kolmice na osu tunelu o úhel A na vnitřním a vnějším povrchu.
• "x@D;L;T1;T2", kde x je počet výklenků v osové vzdálenosti D. L délka výklenku a T1 a T2 definují tloušťku stěn výklenku. Koncové stěny jsou na jsou kolmé. Tloušťka bočních stěn není zadána a je převzata z mezilehlé stěny.
• "x@D;L", kde x je počet výklenků v osové vzdálenosti D. L délka výklenku a koncové stěny jsou kolmé. Tloušťka bočních stěn není zadána a je převzata z mezilehlé stěny.
• "x@D;L;T", kde x je počet výklenků v osové vzdálenosti D. L délka výklenku a T a je tloušťka bočních stěn na konci a začátku výklenku. Koncové stěny jsou na jsou kolmé.

V případě se opakujících hodnot je možné použít "@" jako multiplikátor. Poloha prvního výklenku je počítána od počátku tunelu. Další jsou vypočteny od osy předchozího výklenku. Vzdálenosti výklenku počítány na průmětu vodící křivky výklenku do roviny XY. Vodící křivka výklenku je vždy křivka odpovídající průsečíku výklenku a vnitřního hrany ostění. Vždy odpovídá bodu, který je nejblíže ose tunelu. V případě zadání oboustranných výklenků, jsou výklenky vždy umístěny vstřícně a zároveň jejich maximální osová vzdálenost v podélném směru je zadaná hodnota vzdálenosti.

V příčném směru jsou výklenky zkonstruovány tak, aby byla vždy dodržena jejich minimální zadaná šířka. Tedy vnější hrana ostění výklenku nekopíruje osu tunelu, ale je vždy v přímé.
