Cut-and-cover tunnel cross-section (box) on piles
Funkce

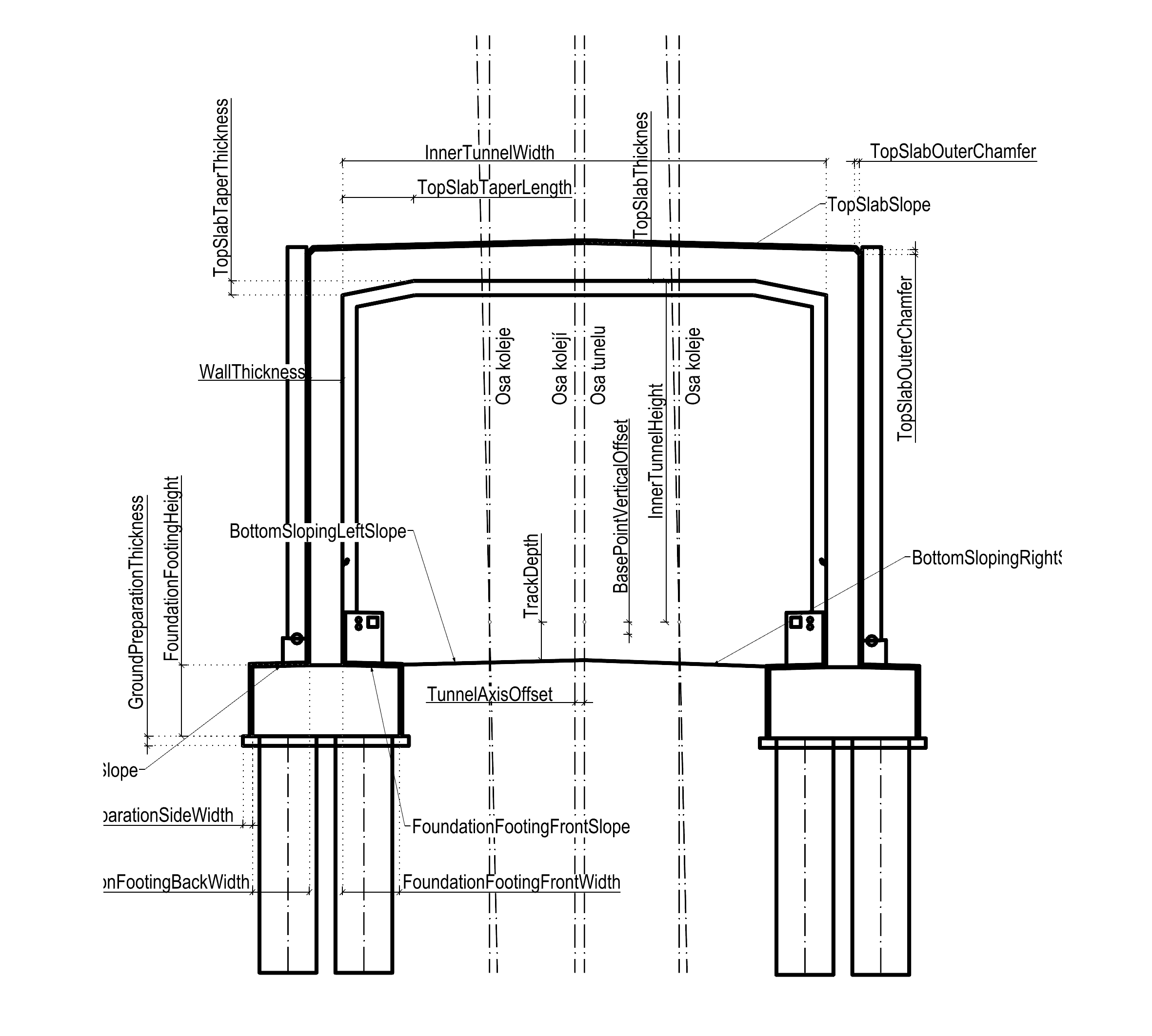

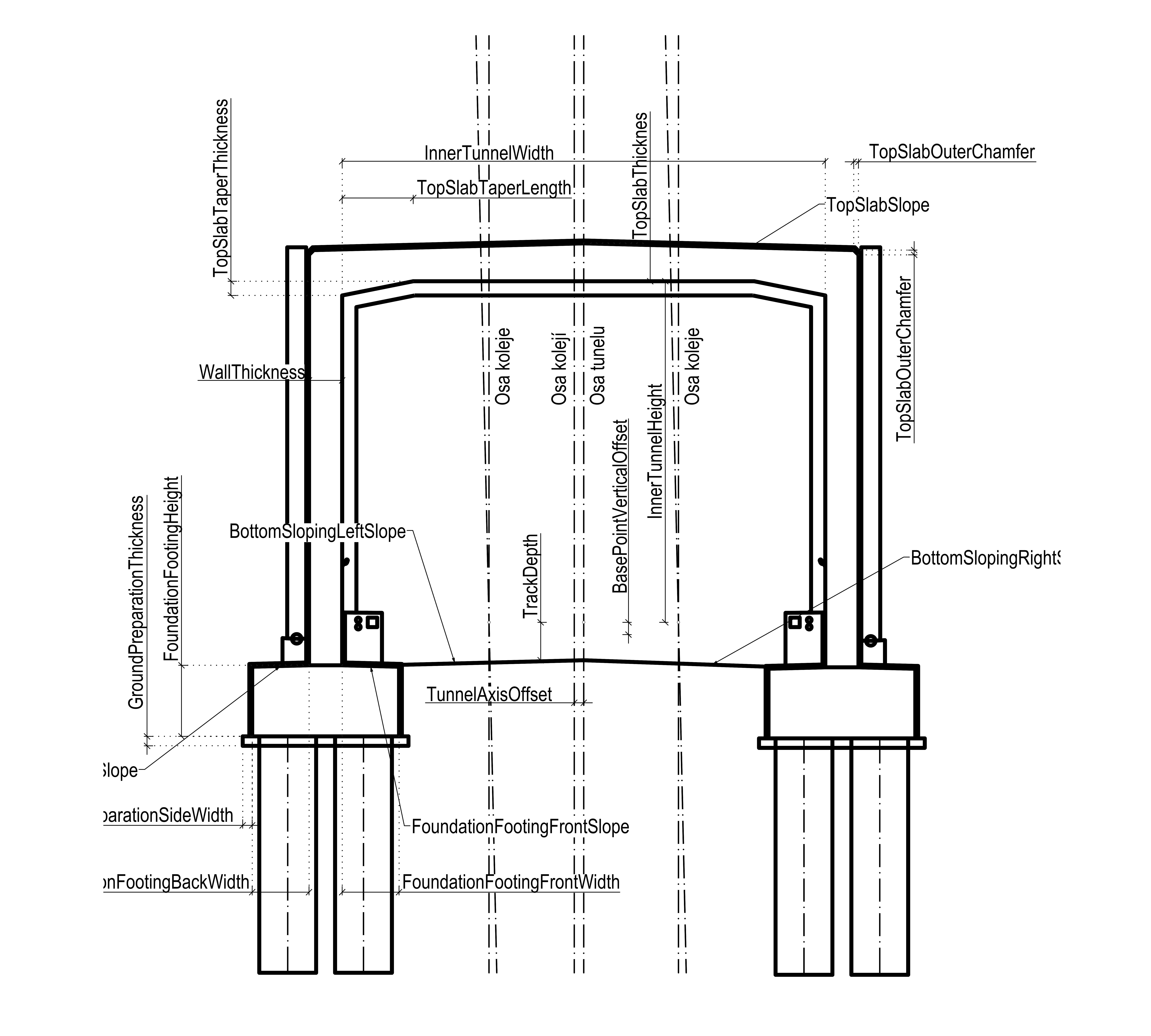

Komponenta vytvoří příčný řez hloubeným tunelem typu rám na základovém pasu a pilotách v rovině XY s možností zadání jednotlivých parametrů průřezu. Výsledek je příčný řez v rovině XY a třída příčného řezu použitelná pro vytvoření 3D modelu tunelu. V případě, že některé prvky nejsou zadány nebo je nelze správně vykreslit, nejsou zobrazeny i navazující prvky daný prvek.
Vstupy
Název
Popis
Datový typ
Datová struktura
Volitelný vstup
NumberOfTracks
Počet kolejí v průřezu. Lze použít pouze hodnotu 1 nebo 2.
Integer
Item
Ne
RailwayType
Typ tratě. Konvenční/HSR. Předpokládá se použití value pickeru Railway type value picker.
Text
Item
Ne
TrackSpeed
Rychlost na trati v daném tunelu.
Integer
Item
Ne
TrackType
Typ kolejového svršku v tunelu. Kolejové lože/Pevní jízdní dráha. Předpokládá se použití value pickeru Track type value picker.
Text
Item
Ne
TunnelAxisOffset
Hodnota odsazení osy tunelu od osy kolejí. Kladná/Záporná hodnota je odsazení doprava/doleva.
Number
Item
Ne
BasePointVerticalOffset
Výškové odsazení počátečního bodu tunelového průřezu na ose Y. Kladná/Záporná hodnota je odsazení dolu/nahoru.
Number
Item
Ano
TrackDepth
Vzdálenost (hloubka) horního povrchu spodní části ostění od temene kolejnice.
Number
Item
Ne
BottomSlopingLeftSlope
Sklon spodní hrany obrysu kolejového lože směrem na levou stranu.
Number
Item
Ano
BottomSlopingRightlope
Sklon spodní hrany obrysu kolejového lože směrem na pravou stranu.
Number
Item
Ano
LeftInnerPavementHeight
Výškové odsazení vnitřního horního rohu levého chodníku od nivelety tunelu.
Number
Item
Ne
RightInnerPavementHeight
Výškové odsazení vnitřního horního rohu pravého chodníku od nivelety tunelu.
Number
Item
Ne
InnerTunnelHeight
Vnitřní výška tunelu. Výšková
vzdálenost mezi počátečním bodem tunelu a lícem horní desky tunelového ostění.
Number
Item
Ne
InnerTunnelWidth
Vnitřní šířka tunelu. Vzdálenost mezi lícem stěn tunelu.
Number
Item
Ne
TrackWidth
Šířka trati mezi chodníky. Vstup je volitelný je vyžadován jen v případě, že je v průřezu navržena pevná jízdní dráha.
Number
Item
Ne
TopSlabThickness
Tloušťka horní desky tunelového ostění v ose tunelu.
Number
Item
Ano
TopSlabTaperLength
Délka náběhu v rámovém rohu horní desky ostění tunelu.
Number
Item
Ano
TopSlabTaperThickness
Výška náběhu v rámovém rohu horní desky ostění tunelu.
Number
Item
Ano
TopSlabSlope
Sklon horního povrchu horní desky tunelového ostění.
Number
Item
Ano
TopSlabOuterChamfer
Zkosení horního vnějšího rohu ostění tunelu.
Number
Item
Ano
WallThickness
Tloušťka bočních stěn ostění tunelu.
Number
Item
Ano
FoundationFootingHeight
Výška levého a pravého základového pasu v místě stěny tunelu.
Number
Item
Ano
FoundationFootingFrontWidth
Vyložení levého a pravého základového pasu na vnitřní stranu tunelu.
Number
Item
Ano
FoundationFootingBackWidth
Vyložení levého a pravého základového pasu na vnější stranu tunelu.
Number
Item
Ano
FoundationFootingFrontSlope
Sklon horního povrchu levého a pravého základového pasu vnitřní straně tunelu.
Number
Item
Ano
FoundationFootingBackSlope
Sklon horního povrchu levého a pravého základového pasu vnější straně tunelu.
Number
Item
Ano
GroundPreparationThickness
Tloušťka podkladního betonu pod základovými pasy.
Number
Item
Ano
GroundPreparationSideWidth
Přesah podkladního betonu pod základovými pasy na vnitřní vnější straně.
Number
Item
Ano
Rozměry a poloha pilot pod levým základovým pasem.
Text
List
Ano
Rozměry a poloha pilot pod pravým základovým pasem.
Text
List
Ano
Tloušťka vnější izolace tunelu.
Number
Item
Ano
Tloušťka vnitřní izolace tunelu.
Number
Item
Ano
Cant
Převýšení koleje v průřezu. Kladná hodnota/záporná hodnota je převýšení pravého/levého kolejnicového pásu.
Number
Item
Ano
DistanceToUpperPoint
Vzdálenost osy koleje od lomu pevné jízdní dráhy. Vstup je volitelný a je použit pouze v případě, že v tunelovém průřezu je navržena pevná jízdní dráha.
Number
Item
Ano
RailType
Typ kolejnice použité na kolejovém svršku. Vstup je volitelný je vyžadován jen v případě, že je v průřezu navržena pevná jízdní dráha. Předpokládá se použití value pickeru Rail type value picker. Jiné typy kolejnic nejsou implementovány.
Text
Item
Ano
Odsazení vnějšího odvodnění na levé straně tunelu.
Number
Item
Ano
Odsazení vnějšího odvodnění na pravé straně tunelu.
Number
Item
Ano
Výška základu odvodnění na levé straně.
Number
Item
Ano
Výška základu odvodnění na pravé straně.
Number
Item
Ano
Průměr vnějšího odvnění na levé straně tunelu.
Number
Item
Ano
Průměr vnějšího odvnění na pravé straně tunelu.
Number
Item
Ano
Šířka základu odvodnění na levé straně tunelu.
Number
Item
Ano
Šířka základu odvnění na pravé straně tunelu.
Number
Item
Ano
Sklon horního povrchu základu levého vnějšího odvodění směrem k od ostění tunelu k drenáži.
Number
Item
Ano
Sklon horního povrchu základu pravého vnějšího odvodění směrem k od ostění tunelu k drenáži.
Number
Item
Ano
Sklon horního povrchu základu levého vnějšího odvodění směrem k od konce základu k drenáži.
Number
Item
Ano
Sklon horního povrchu základu pravého vnějšího odvodění směrem k od konce základu k drenáži.
Number
Item
Ano
Šířka bočního obsypu ostění tunelu na levé straně.
Number
Item
Ano
Šířka bočního obsypu ostění tunelu na pravé straně.
Number
Item
Ano
Výška osy madla levého zábradlí nad chodníkem.
Number
Item
Ano
Průměr madla levého zábradlí.
Number
Item
Ano
Vzdálenost osy madla levého zábradlí od stěny tunelu.
Number
Item
Ano
Výška osy pravého madla zábradlí nad chodníkem.
Number
Item
Ano
Průměr madla pravého zábradlí.
Number
Item
Ano
Vzdálenost osy madla pravého zábradlí od stěny tunelu.
Number
Item
Ano
Definice polohy a rozměrů kabelových chrániček v pravém chodníku. Každý prvek listu definuje jedno chráničku.
Text
List
Ano
Definice polohy a rozměrů kabelových chrániček v levém chodníku. Každý prvek listu definuje jedno chráničku.
Text
List
Ano
Výstupy
Název
Popis
Datový typ
Datová struktura
InnerLiningOutline
Vnitřní obrysová křivka ostění tunelu.
Curve
List
OuterLiningOutline
Vnější obrysová křivka ostění tunelu.
Curve
List
SafetySpace
Obrysová křivka rezervního prostoru ve vzdálenosti 0.3 jednotky od vnitřního ostění.
Curve
Item
LeftPavementOutline
Obrysová křivka levého chodníku.
Curve
Item
RightPavementOutline
Obrysová křivka pravého chodníku.
Curve
Item
LeftFoundationStrip
Obrysová křivka levého základového pásu.
Curve
Item
RightFoundationStrip
Obrysová křivka pravého základového pásu.
Curve
Item
OuterInsulations
Obrysové křivky vnější izolace základového pasu.
Curve
List
InnerInsulations
Obrysové křivky vnitřní izolace základového pasu.
Curve
List
LeftFootingGroundPreparation
Obrysové křivky levého základového pasu.
Curve
Item
RightFootingGroundPreparation
Obrysové křivky pravého základového pasu.
Curve
Item
LeftPiles
Obrysové křivky pilot pod levým základovým pasem.
Curve
List
RightPiles
Obrysové křivky pilot pod pravým základovým pasem.
Curve
List
LeftPileAxes
Osy pilot pod levým základovým pasem.
Curve
List
RightPileAxes
Osy pilot pod pravým základovým pasem.
Curve
List
LeftDrainage
Obrysová křivka drenáže na levé vnější straně.
Curve
Item
RightDrainage
Obrysová křivka drenáže na pravé vnější straně.
Curve
Item
LeftDrainagePreparation
Obrysová křivka podkladního betonu pod levou vnější drenáží.
Curve
Item
RightDrainagePreparation
Obrysová křivka podkladního betonu pod pravou vnější drenáží.
Curve
Item
LeftSideFilling
Obsyp tunelu na levé straně.
Curve
Item
RightSideFilling
Obsyp tunelu na pravé straně.
Curve
Item
TunnelAxis
Křivka osy tunelu.
Curve
Item
TrackAxes
Křivky os kolejí.
Curve
List
TrackAxesCant
Křivky os kolejí s vlivem převýšení.
Curve
List
TunnelPoint
Bod na ose tunelu ve výšce nivelety koleje.
Point
Item
AlignmentPoints
Body na osách kolejí ve výšce nivelety kolejí.
Point
List
LeftRailing
Obrysové křivky levého zábradlí.
Curve
List
RightRailing
Obrysové křivky pravého zábradlí.
Curve
List
LeftPavementCableProtectors
Obrysové křivky chrániček v levém chodníku.
Curve
List
RightPavementCableProtectors
Obrysové křivky chrániček v pravém chodníku.
Curve
List
Tunnel-SectionClass
Interní třída průřezu, která je
použitelná pro tvorbu 3D modelu tunelu.
Generic
Item
