Cross section for creation of tunnel fronts
Funkce

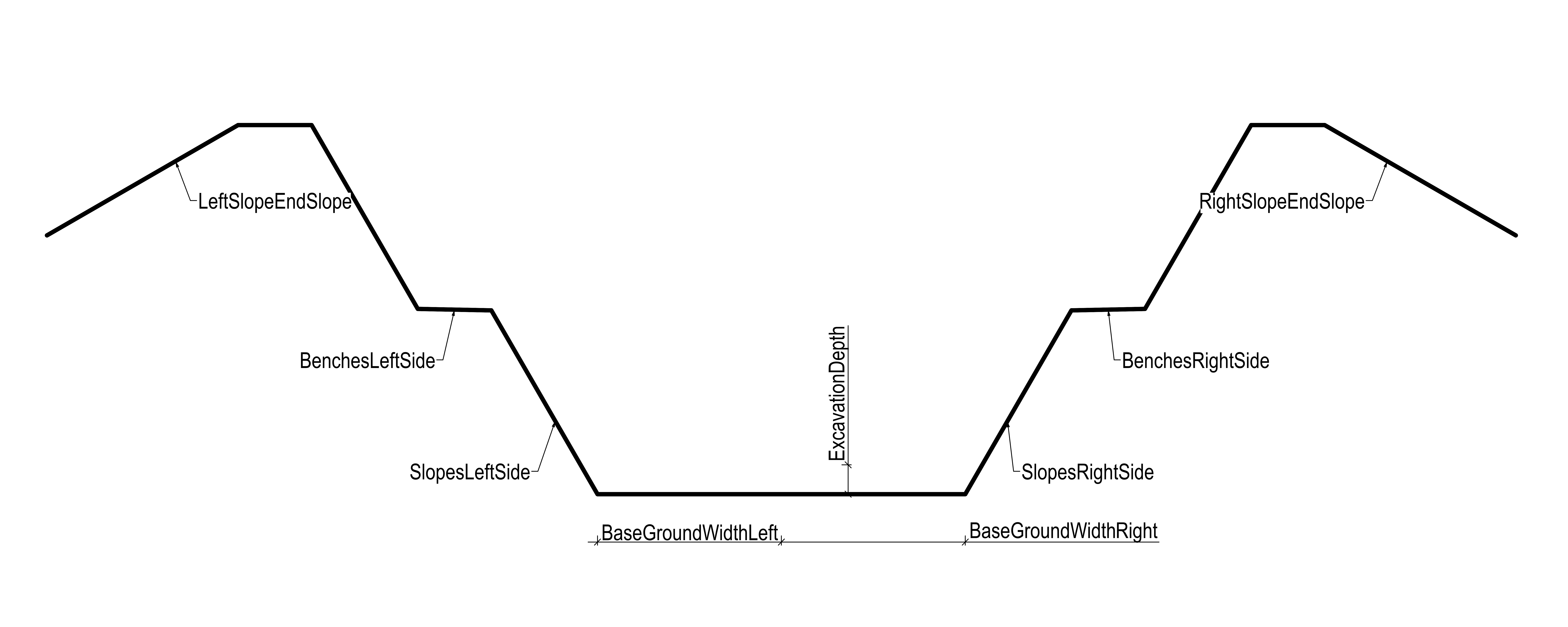

Komponenta vytvoří příčný řez teréních úprav v portálových částech tunelu v rovině XY s možností zadání jednotlivých parametrů průřezu. Výsledek je příčný řez v rovině XY a třída příčného řezu použitelná pro vytvoření 3D modelu terénních úprav portálových částí.
Vstupy
Název
Popis
Datový typ
Datová struktura
Volitelný vstup
BaseDepth
Hloubka upraveného terénu od počátku. Počátkem se uvažuje bod 0,0,0. Kladná/Záporná hodnota je nahoru/dolu ve směru osy Y.
Number
Item
Ne
BaseGroundWidthLeft
Šířka úprav (vodorovné části) na levé straně.
Number
Item
Ne
BaseGroundWidthRight
Šířka úprav (vodorovné části) na pravé straně.
Number
Item
Ne
Výšky a sklony jednotlivých svahových
stupňů na levé straně. Jednotlivé elementy vstupu jsou
textové řetězce. Každý řetězec odpovídá jednomu svahovému
stupni. Forma řetězce je "výška"; "sklon" ve formát X:Y.
String
List
Ano
Šířky a sklony jednotlivých laviček mezi
svahovými stupni na levé straně. Jednotlivé elementy vstupu jsou
textové řetězce. Každý řetězec odpovídá jedné lavičce. Forma
řetězce je "šířka"; "sklon" ve formát X%.
String
List
Ano
Výšky a sklony jednotlivých svahových
stupňů na pravé straně. Jednotlivé elementy vstupu jsou
textové řetězce. Každý řetězec odpovídá jednomu svahovému
stupni. Forma řetězce je "výška"; "sklon" ve formát X:Y.
String
List
Ano
Šířky a sklony jednotlivých laviček mezi
svahovými stupni na pravé straně. Jednotlivé elementy vstupu jsou
textové řetězce. Každý řetězec odpovídá jedné lavičce. Forma
řetězce je "šířka"; "sklon" ve formát X%.
String
List
Ano
Sklon koncového svahu navazujícího na terén na levé straně. Svah je veden směrem dolu. Forma řetězce je "výška"; "sklon" ve formát X:Y.
String
Item
Ano
Sklon koncového svahu navazujícího na terén na pravé straně. Svah je veden směrem dolu. Forma řetězce je "výška"; "sklon" ve formát X:Y.
String
Item
Ano
Výstupy
Název
Popis
Datový typ
Datová struktura
Filling outline
Obrysové křivky terénníc úprav.
Curve
List
TunnelFront-SectionClass
Interní třída průřezu, která je použitelná pro tvorbu 3D modelu terénních úprav v místě portálu.
Generic
Intem
